输送控制系统

       机运控制系统由多个工作区子系统组成，每一个工作区子系统又由控制柜、现场操作站、线边急停按钮盒、安全门、光幕箱、变频器、其他元器件等部分组成，从而控制现场单元设备。

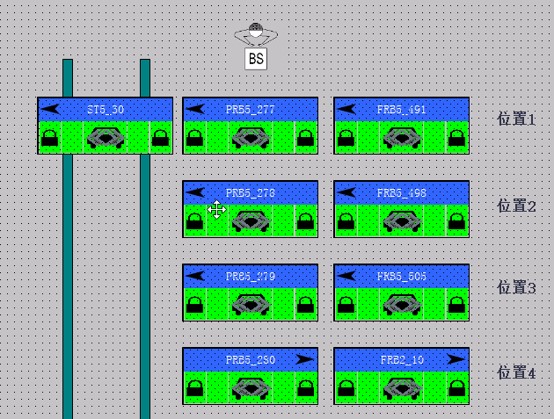

如图所示，一个BS操作站的控制区域

1.     在设备单元上布置开关传感器元器件。

2.     设备单元控制电气回路根据工艺需求进行设计，例如变频启动根据功率选择配备变频器，直启根据功率配备接通控制接触器；如果是特殊设备，例如升降机需要配备安关门，光幕箱等安全设备，从而划定安全区域进行安全防护。

3.     BS操作站上设置安全急停按钮以及设备单元运行操作按钮。

4.     传感器，控制按钮通过硬接线接到BS操作站内远程站模块上，通过网络总线传输控制请求及状态信号数据到远程PLC，通过程序控制逻辑运行输出控制现场设备运行。

        BS操作站在自动模式下，设备根据交接条件自动输送工件。当需要人为手动干涉时，可以切换到手动模式下，通过按钮对设备进行手动干涉操作。当出现紧急情况时，可以按下线边急停按钮，从而区域断电，进入停运故障状态。
